ESG 高頻微震監測系統

高頻微震監測系統（Microseismic Monitoring System）起源于20世紀70年代初，隨著信息和計算技術的進步，這一系統不斷完善。它結合聲學、地震學和地球物理學原理，借助計算機的高效計算能力，實現對微小地震事件精確定位及其規模評估。該系統在加拿大、北美和非洲等地區得到廣泛應用，并成功用于采礦、土木工程、隧道施工、石油和天然氣勘探、海洋平臺建設、大型建筑物和防洪大壩等多個領域。作為集硬件和軟件于一體的綜合預警系統，其工作原理與傳統地震監測系統相似，但提供更高的靈敏度和精度，能夠監測到更小級別的地下微震活動。

。

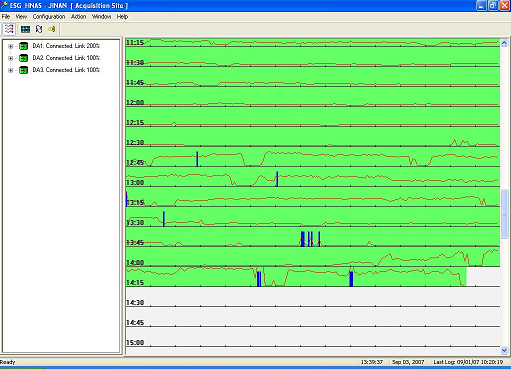

1. 系統能夠?qū)崟r、連續捕獲現場信號數據，支持遠程數據存儲與回溯分析。

2. 高頻傳感器提供采區內微震事件的精確定位能力。

3. 結合自動與手動震源拾取，系統能校正定位、計算震源參數，并自動識別事件類型。

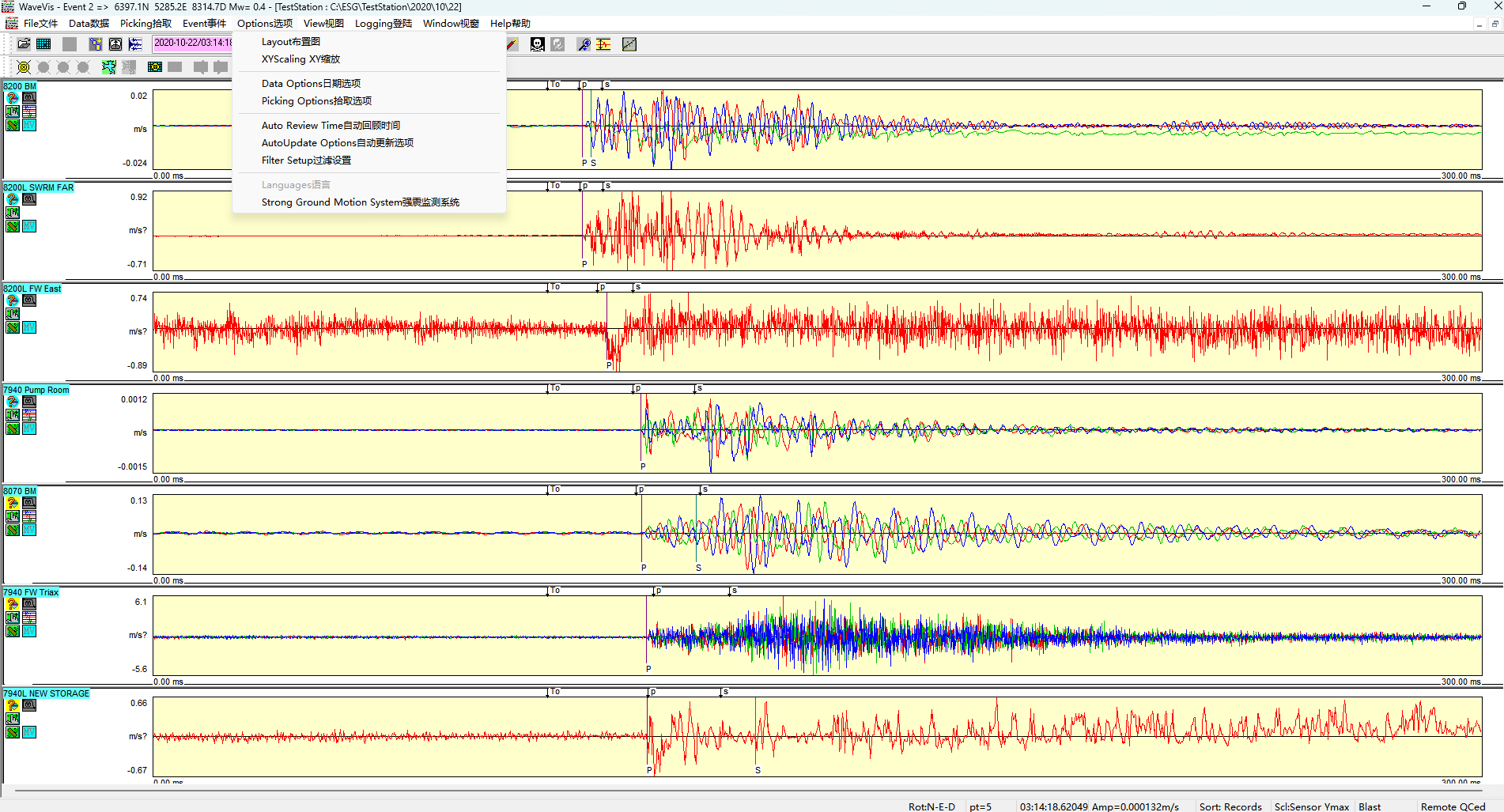

4. 軟件配備濾波處理、閾值設置和帶寬檢波功能，以優化波形和消除噪聲。

5. 支持批處理功能，可高效處理多天數據。

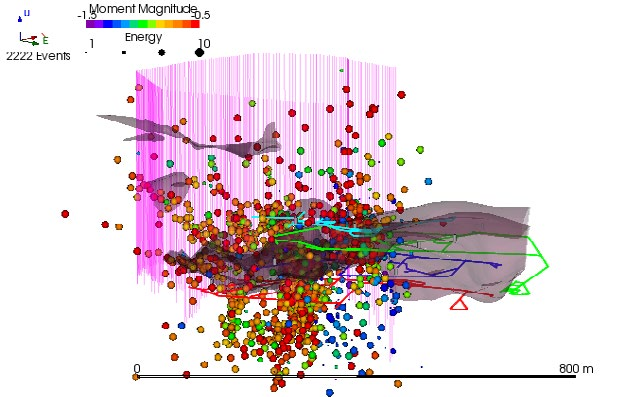

6. 系統支持導入礦區三維模型，提供實時、動態的微震事件可視化展示及歷史數據回顧。

7. 支持在交互式三維視圖中進行事件重新定位。

8. 用戶可篩選設定時間范圍內的事件類型，生成包含定位圖、事件計數和震源參數的報告（MS WORD 或 MS EXCEL 格式）。

9. 系統自動記錄震源信息，并以Access格式文檔保存。

10. 提供微震數據的過濾、定期打包和存檔功能。

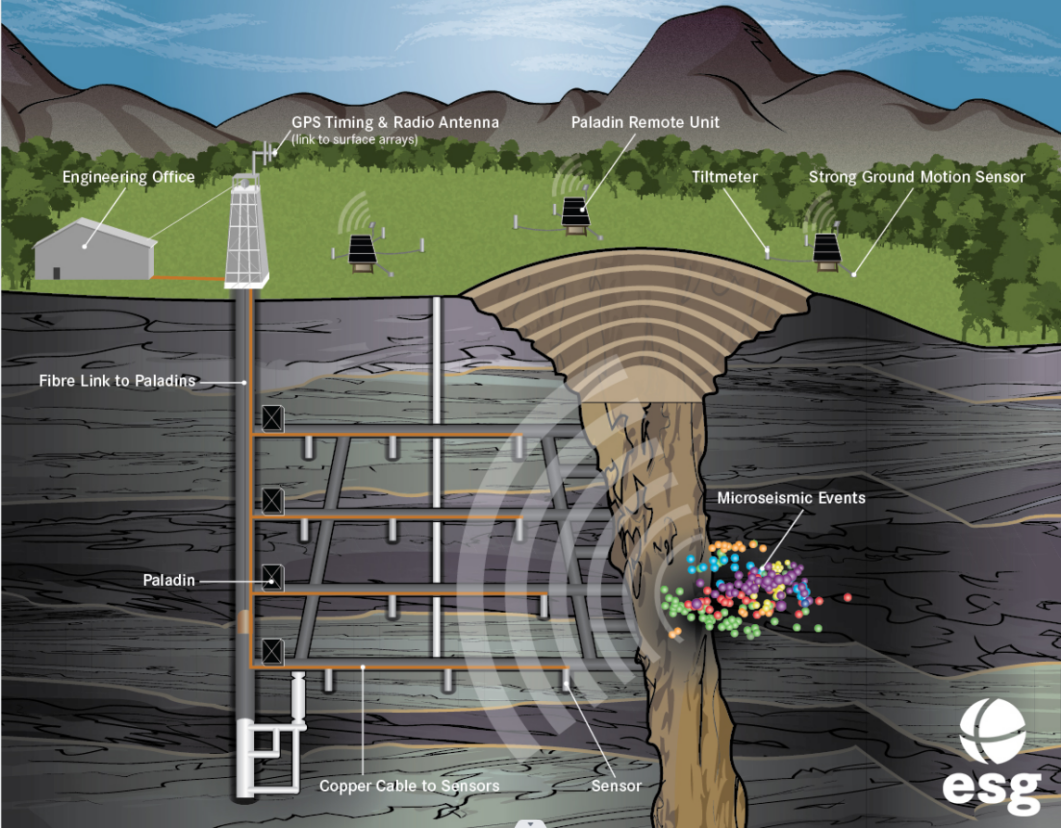

加拿大 ESG公司研制的高頻微震監測系統采用模塊化架構，并配備遠程采集服務器。該系統主要由以下兩大部分構成：硬件組件：包括帕拉丁數據采集器、加速度型或地音檢波傳感器、精確時間同步設備、采集站箱（含傳感器接口、交直流轉換裝置和不間斷電源）以及地面數據處理服務器（附帶分析軟件）和遠程無線通信設備。 軟件部分：系統軟件負責數據分析處理，支持信號的信號實時采集與記錄、事件的三維可視化展示、波形處理及事件定位、震源參數計算、波譜分析、數據過濾報告生產等功能，同時提供用戶友好的操作界面和豐富的數據呈現功能。

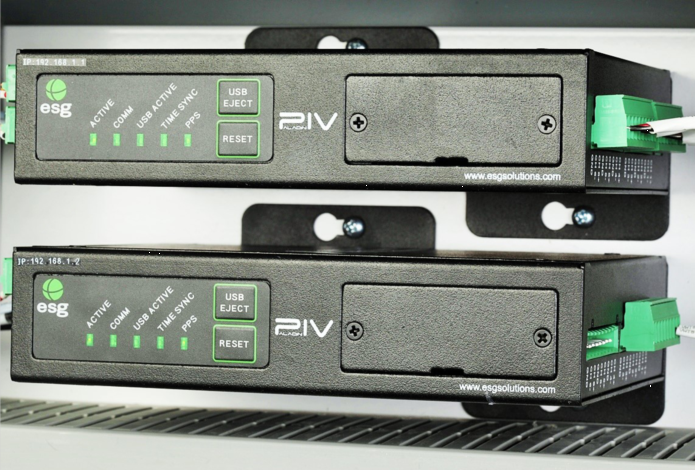

1. 帕拉丁數據采集系統

2. 傳感器及其附件

3. 時間同步系統

4. 軟件系統
