YDD7.4(A)礦山動力災害聲電監測儀

      YDD7.4(A) 礦山動力災害聲電監測儀集地音、高頻電磁輻射、低頻電磁輻射監測、微震監測功能于一體，可應用于 煤礦沖擊地壓監測預警、金屬礦山巖爆監測預警、煤與瓦斯突出監測預警、突水監測預警，采動影響監測、頂板垮落監測 和采動裂隙演化監測，也可應用于深部隧道、橋梁、邊坡等大型砼結構體的安全穩定性評價等。

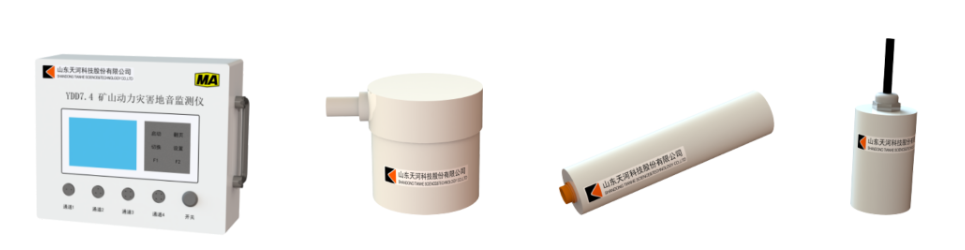

整套儀器包括監測主機、低頻定向接收電磁天線、高頻定向接收電磁天線、聲發射傳感器、拾震傳感器、充電器、串口通信線及動力災害地音分析系統軟件等組成。

1. 實現了便攜式、四通道、四信號、非接觸式同步自動監測。

2. 頻率響應范圍寬，兼容性好，可監測頻帶寬度達0.5-1500Hz。

3. 傳感器安裝方便，電磁輻射天線殼直接懸掛測試，聲發射天線可利用專用夾具直接固定在錨桿或者支架上測試。

4. 監測范圍廣，電磁輻射傳感器監測范圍最大可達50m，聲發射傳感器可達200m。

5. 處理軟件自動進行分布特征和趨勢變化分析，干擾信號自動濾除，數據存儲采用標準、可擴展的數據庫方式保存，可實現遠程數據分析。

6. 采取雙指標耦合超限法和趨勢動態分析法融合，自動分級預警。

沖擊地壓危險性電磁輻射預警方法包括臨界值法和趨勢法。監測儀通過噪音濾除技術，從硬件上過濾干擾信號。配有獨立軟件，軟件具有通訊，數據處理以及脈沖統計，強度統計分析，各類圖表顯示，自動打印報表等功能。能夠?qū)_擊地 壓災害有關的電磁、聲發射檢測指標進行自動深度分析，并根據煤巖體時—空演化特點和規律與臨界值進行自動預警提示。
